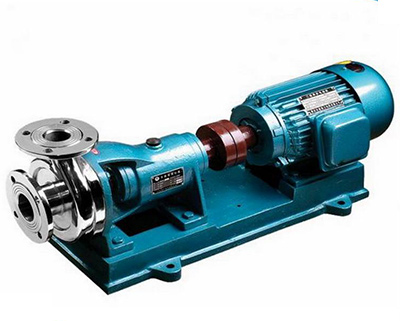

AFB型係列化工91短视频免费下载是單級單吸懸臂式耐腐蝕91短视频免费下载,本公司汲取90年代各類泵的特點,采用先進水力模型,新穎結構與高強度組合式單雙端麵機械密封,具有高效節能、結構緊湊、性能穩定、使用可靠等優點。
本化工泵適用輸送不含固體顆粒,有腐蝕性液體。被輸送介質溫度為-40℃~105℃,采用雙端麵密封冷裝置可輸送介質溫度為300℃以下的高溫介質。
本公司化工泵全部采用計算機設計和優化處理,公司擁有雄厚的技術力量、豐富的生產經驗和完善的檢測手段,從而保證產品質量的穩定可靠。
AFB型係列化工91短视频免费下载意義:
AFB型係列化工91短视频免费下载參數:
流量:3.6~200m3/h;
揚程:15~64m;
轉速:2900r/min;
功率:0.75~55KW;
進口直徑:25~150mm;
最高工作壓力:2.0Mpa。
AFB型係列化工91短视频免费下载結構圖:
1泵殼、2密封環、3葉輪、4葉輪螺母、5泵蓋、6密封蓋、7機械密封、8軸承蓋、9軸承體、10泵軸、11軸承、12聯軸節。
泵的旋轉方向:自吸入口向電機端看為順針方向旋轉。
泵與電機是通過彈性聯軸器安裝在同一個底座上。
泵的軸封裝置采用付葉輪減壓和雙端麵機械密封新結構,密封腔充填優質鈣脂潤滑脂,並配有油杯。
AFB型係列化工91短视频免费下载產品用途:
FB、AFB型不鏽鋼91短视频免费下载┃耐腐蝕91短视频免费下载廣泛應用於化工、石油、冶金、輕工、合成纖維、環保、食品、醫藥等部門。該類產品采用雙端麵機械密封,為提高產品質量、減少跑、冒、滴、漏,防止汙染,改善環境,發揮很大的作用。具有性能穩定可靠、密封性能好,造型美觀,使用檢修方便等優點。
AFB型係列化工91短视频免费下载安裝與拆卸:
1、安裝機械密封前,要檢查所有元件是否損壞。如有損壞的,應進行修複或更換。
2、嚴格檢查動環與靜環的摩擦端麵,不許有任何細微的碰撞劃傷,裝配前時,動環、靜環端麵要塗一層清潔的機油。
3、裝配中要注意消除偏差,正確調整彈簧的壓縮量,使其不得太鬆太緊。緊固螺釘時,要均勻把緊,避免發生偏斜,使密封失效。
4、拆卸時要注意泵的拆卸順序。
AFB型係列化工91短视频免费下载使用說明:
起動:
1、準備必要的搬手與工具。
2、檢查密封裝置油杯內潤滑脂是否注人。
3、檢查泵的旋轉方向是否正確,嚴禁反轉,轉向錯可使葉輪螺母鬆脫,使腐蝕介質進人軸頸產生腐蝕,導致泵無法工作,也可能使葉輪螺母甩出造成不幸事故。泵起動前必須將聯軸器罩好,確保安全生產。
4、在泵安裝位置低於液麵(倒灌情況)時,泵在起動前,要打開管路的閘閥,泵液體充滿泵內。如果安裝位置高於液麵(真空情況)時,泵在起動前要灌泵和排氣,使泵內和吸人管路內充滿液體,排淨泵內空氣。
5、起動電機後,緩緩打開排出口閘閥,使泵工作正常後,再將閥門開至需要的程度。
停止:
1)、關閉壓力管路閘閥。
2)、停止電機。
3)、關閉吸人管路閘閥。
4)、在環境溫度低於液體凝固點時,要放盡泵內存液。
5)、如果泵處於長期停止使用時,應將泵內腐蝕性介質放淨,並用清水衝洗幹淨,清理後,要妥善保管。
運轉:
1)、應經常檢查泵和電機的溫升情況,主要是軸承溫升情況,要求軸承溫度不超過73℃。
2)、運轉過程中,如發現噪聲和其它不正常聲音時應立即停止檢查,排除故障後方可運行。
3)、注意密封裝置加油杯,應保持儲油,並及時補充、保證潤滑。
AFB型係列化工91短视频免费下载的型號參數
型號/參數 | 流量 | 揚程 | 轉速 | 軸功率 | 配帶電動機 | 效率 | 汽蝕量 | 葉輪直徑 | 進出口徑 | 出口口徑 | 泵重 | ||
m3/h | L/s | m | r/min | kw | 功率kw | 型號 | % | m | mm | mm | mm | kg | |
25AFB-16 | 3.6 | 1 | 16 | 2900 | 0.69 | 2 | Y90L-2 | 41 | 0 | 25 | 20 | ||
25AFB-20 | 3.6 | 1 | 20 | 2900 | 0.88 | 2 | Y90L-2 | 42 | 0 | 25 | 20 | ||
25AFB-25 | 3.6 | 1 | 215 | 2900 | 0.91 | 2 | Y90L-2 | 40 | 0 | 25 | 20 | ||
25AFB-41-1 | 3.6 | 1 | 41 | 2900 | 2 | 3 | Y100L-2 | 20 | 0 | 25 | 20 | ||
40AFB-20 | 7.2 | 2 | 20 | 2900 | 1.20 | 3 | Y100L-2 | 50 | 0 | 40 | 32 | ||
40AFB-40-1 | 7.2 | 2 | 40 | 2900 | 1.68 | 3 | Y100L-2 | 35 | 0 | 40 | 32 | ||
50AFB-16 | 14.4 | 4 | 16 | 2900 | 1.12 | 3 | Y100L-2 | 64 | 0 | 50 | 40 | ||
50AFB-25 | 14.4 | 4 | 25 | 2900 | 1.89 | 4 | Y112M-2 | 53 | 0 | 50 | 40 | ||
50AFB-40-1 | 14.4 | 4 | 40 | 2900 | 3.40 | 8 | Y132S2-2 | 46 | 0 | 50 | 40 | ||
50AFB-63-1 | 14.4 | 4 | 65 | 2900 | 7.06 | 11 | Y160M1-2 | 35 | 0 | 50 | 40 | ||
65AFB-16 | 28.8 | 8 | 16 | 2900 | 1.78 | 6 | Y132S1-2 | 71 | 0 | 65 | 50 | ||
65AFB-25 | 28.8 | 8 | 25 | 2900 | 2.75 | 8 | Y132S2-2 | 62.5 | 0 | 65 | 50 | ||
65AFB-40-1 | 28.8 | 8 | 40 | 2900 | 5.20 | 11 | Y160M1-2 | 60 | 0 | 65 | 50 | ||
65AFB-63-1 | 28.8 | 8 | 63 | 2900 | 9.65 | 15 | Y160M2-2 | 51 | 0 | 65 | 50 | ||
80AFB-24 | 54 | 15 | 24 | 2900 | 4.91 | 11 | Y160M1-2 | 72 | 0 | 80 | 65 | ||
80AFB-38 | 54 | 15 | 38 | 2900 | 8.90 | 15 | Y160M2-2 | 66 | 0 | 80 | 65 | ||
80AFB-60 | 54 | 15 | 60 | 2900 | 14 | 22 | Y180M-2 | 63 | 0 | 80 | 65 | ||
80AFB-97-1 | 54 | 15 | 97 | 2900 | 25.40 | 90 | Y280M-2 | 56 | 0 | 80 | 65 | ||
100AFB-37 | 100 | 28 | 37 | 2900 | 12.90 | 13 | Y160L-2 | 78 | 0 | 100 | 80 | ||
100AFB-57-1 | 100 | 28 | 57 | 2900 | 21.7 | 22 | Y200L1-2 | 69 | 0 | 100 | 80 |
